广告宣传灯箱制作技术说明

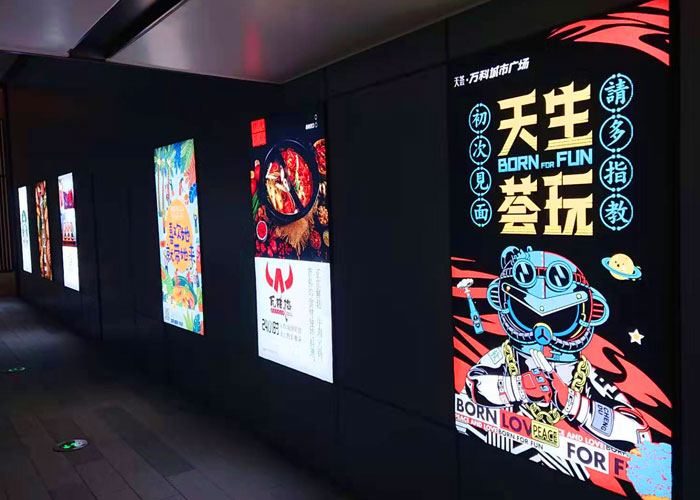

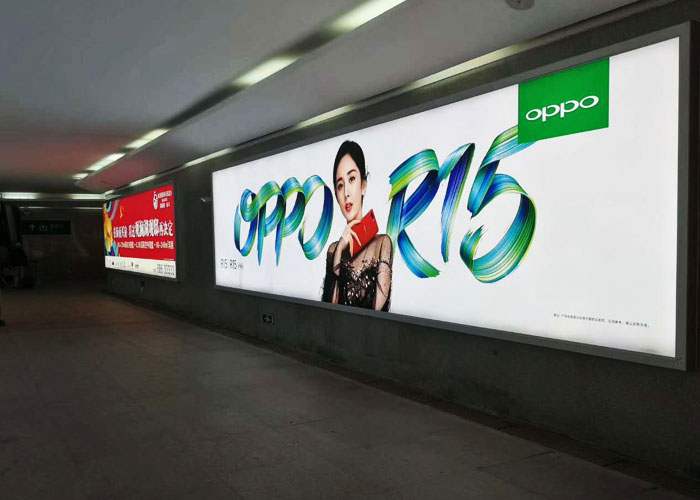

广告传媒是通过市场流通手段、以商品为载体,能够以最小的成本、最快的速度、极其精准的达到目标受众,能够使广大群众更直观的去了解,而宣传灯箱是迅速发展起来的一种新型的灯箱,它应用独特的导光板技术,使用普通荧光灯管或LED等作为光源进行宣传。

现有的灯箱有些是设置在户外的,当遇到阴雨天气的时候灯两侧的透气孔容易进水,造成灯箱内部的线路短路,维修费用高,同时在阴雨大风天气容易起风,造成稳定性不足,在风速过大时容易倾倒损坏,于是,有鉴于此,针对现有的结构及缺失予以研究改良,提供抗风的广告传媒用户外宣传灯箱,以期达到更具有更加实用价值性的目的。

广告宣传灯箱结构与制作工艺

为了解决上述技术问题,本发明提供一种抗风的广告传媒用户外宣传灯箱,由以下具体技术手段所达成:

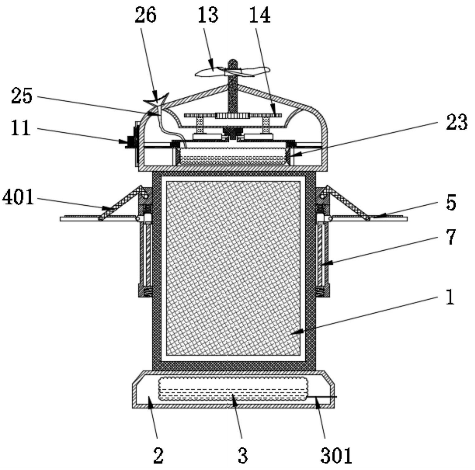

一种抗风的广告传媒用户外宣传灯箱,包括灯箱,所述灯箱的底部固定安装有底座,所述底座的内部设置有加重囊,所述加重囊的右表面固定安装有针管,所述灯箱的左右两侧表面均固定安装有固定座,所述固定座的前后表面活动安装有辅助架,所述辅助架的末端活动安装有挡水板

所述挡水板的左端活动连接在移动块的表面,所述移动块滑动安装在滑杆的表面,所述滑杆固定安装在固定座,所述固定座的底端内部设置有线圈,所述线圈的上方且在移动块的内部设置有相对应的磁铁,所述灯箱的上表面固定安装有遮雨罩

所述遮雨罩的左表面固定安装有壳体,所述壳体的内部滑动安装有底板,所述底板的上表面固定安装有海绵块,所述底板和壳体的连接处设置有可变电阻,所述可变电阻的表面且在底板表面设置有与其对应的金属片,所述遮雨罩的内部中心处转动安装有转动轴,所述转动轴的顶部固定安装有扇叶

所述转动轴的底端与连杆之间通过齿轮相互啮合,所述连杆的底端固定安装有转板,所述转板内部固定安装有压缩弹簧,所述压缩弹簧的末端固定安装有支杆,所述支杆的上表面转动安装有滚轮,且支杆的下表面活动连接有连接架,所述滚轮的表面贴合有限位板,所述连接架的末端滑动安装在支撑板的内部,且连接架的末端下表面固定安装有压板,相邻所述压板之间设置有储水囊,所述储水囊的后表面固定连接有输水管,所述输水管的顶端固定连接有导水简。

进一步的,所述线圈顶端产生的磁极与相对面磁铁的磁极相反,所述线圈与之间电性连接,在海绵块吸水后,通过底板在壳体的内部移动来调节金属片与可变电阻的位置，进一步调节可变电阻连入电路的电阻值,从而调节同可变电阻串联的线圈内的电流,保证线圈产生的磁场吸附磁铁,带动挡水板进行恢复遮挡住灯箱表面的透气孔。
