背景技术

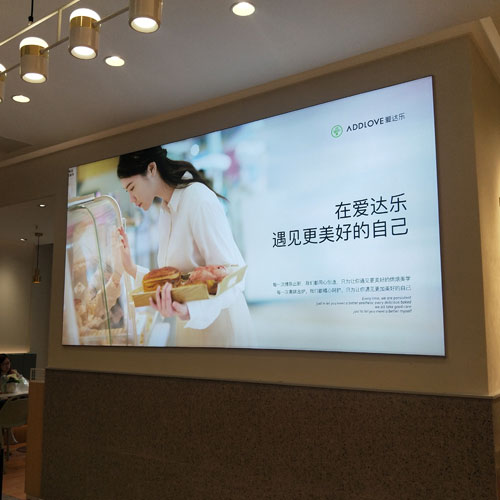

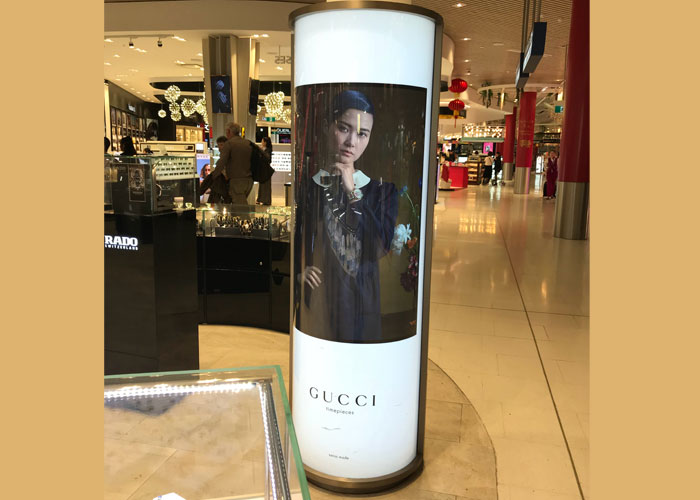

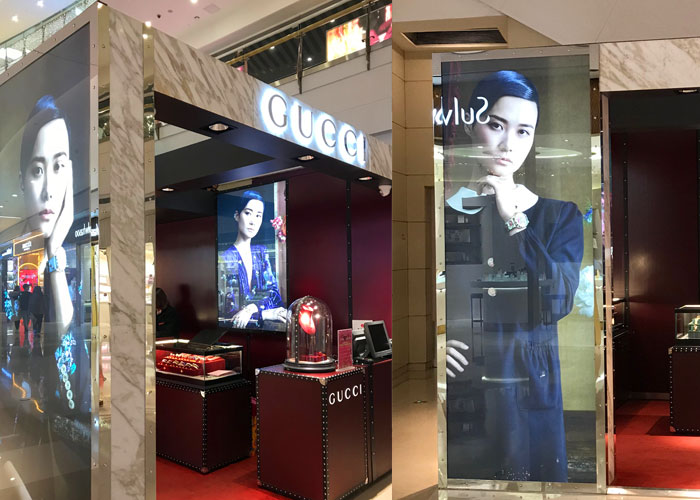

[0002]现有广告标牌、广告灯箱、展示台多为固定静止状态,宣传效果单一,为打破现在行业内物品固有静止的视觉状态,而发明一种使广告标牌、广告灯箱等可以转动的广告展示应用设备。

发明内容

[o003]为此,本发明实施例提供一种便于展示的多功能转动装置,以解决现有技术中广告标牌、广告灯箱等无法转动的问题。

[0004]为了实现上述目的,本发明实施例提供如下技术方案:

[0005]根据本发明实施例,提供了一种便于展示的多功能转动装置,其技术方案要点包括安装架、设置在所述安装架中心位置处的悬吊圆管、与所述悬吊圆管的底部连接的减速电机以及固定在所述安装架外的方管。

[0006]进一步地,所述安装架包括矩形的顶板、矩形的底板以及竖直固定在所述顶板和底板之间的铁质丝杆,所述铁质丝杆设置有四个,四个所述铁质丝杆分别位于所述顶板和底板四个角位置。

[0007]进一步地,所述悬吊圆管内部空心设置,所述悬吊圆管内部设置有固定套环和中轴,所述中轴贯穿所述固定套环,通过螺钉依次穿过所述悬吊圆管和固定套环并抵紧中轴，所述中轴的上端与所述固定套环固定,中轴的下端与所述减速电机的输出轴固定。

[o008]进一步地,所述底板的上方固定有电机定位固定板,所述减速电机安装在所述电机定位固定板上,减速电机的输出轴与所述悬吊圆管之间设置有万向联轴器,所述万向联轴器的上端与所述中轴的下端固定,万向联轴器的下端与所述减速电机的输出轴固定。[0009]进一步地,所述悬吊圆管的内壁上且位于所述固定套环的上方设置有定位卡套，所述中轴的顶部穿入所述定位卡套内。

[o010]进一步地,所述安装架上且位于所述电机定位固定板的上方设置有第一轴承定位卡板,所述悬吊圆管穿过所述第一轴承定位卡板且与所述第一轴承定位卡板之间通过滚珠轴承连接。

[0011]进一步地,所述悬吊圆管的上部穿过所述顶板,且与所述顶板之间通过滚动轴承连接。

[0012]进一步地,所述滚动轴承的下方设置有推力球轴承一,在所述悬吊圆管外且位于所述推力球轴承一的下方通过螺钉固定有吊管限位固定环一,以为所述推力球轴承一提供支撑。
